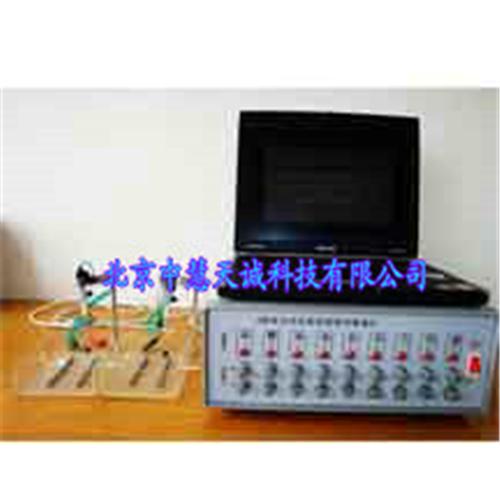

產品簡介: 九通道自動采集鋼筋銹蝕測量儀是針對國標GB8076-97測試混凝土外加劑對鋼筋銹蝕作用而設計的研究、檢測產品。本產品采用CMOS集成電路，恒流源，微電腦編程而制成。其特點就是科學、準確、操作簡單，配套，。本產品自動采集數據，實驗模式可同時測試9個樣品。分析模式直觀看出在測試工程中電位走勢，通電量對電位影響。系統從監測到數據處理，圖形生成，到報告打印，存檔。本產品應用于建筑、橋梁、公路、港口工程等領域，高等院校、科研單位的科學研究。 ，性能 儀器在預熱30min后，在下列環境條件下連續使用。 環境溫度：0-40℃ 相對濕度：＜85% 供電電源：220V±10%,50HZ±2% 主要參數 測量范圍：±2V,分辨率3mV 恒流范圍：0-2mA,分辨率3μA 精度：1% 負載調整率：0-5KΩ 消耗功率：2瓦 采集卡分辨率：12bit 精 度：0.03% 輸入阻抗：＞100MΩ 采集方式：查詢，中斷 外觀， 外型尺寸：365×320×155mm 質 量：5kg 面板后板裝置 面板裝置 指示燈：上排為1~9通道開通指示。 通道開關：中排為1~9通道開關，開時指示燈亮，表示此通道電路接通。 電流調節：下排為1~9通道電流量調節。調節%通道電流大小。 后板裝置 (POWER)電源開關 開通或關斷電源。(POWER)置開接通電源，開機進入待測狀態，此時燈亮，(POWER)置關為電源關斷，此時燈暗。 USB接口：采集數據輸入電腦的接口 測試導線連接口：1-9通道導線連接口。紅線連接研究電，，黑線連接輔助電，，藍線連接參比電，。 電源接口：連接220V交流電接口。保險置于坐內。 工作原理 九通道自動采集鋼筋銹蝕儀中的恒電流系統在測試回路中流過的電流等于標準電阻上流過的電流。根據標準要求，先設制恒電流，從標準電阻上采集的工作電流與給定電流輸入放大器，經控制電路比較，使工作電流回歸到設定電流值。從標準電阻上采集到的電流與恒電流相等且不變，即為恒電流。 儀器測試 硬件與軟件安裝 硬件要求：電腦配置在奔4或奔4以上，系統程序安裝在C盤。 將軟件公文包復制到要使用電腦中，打開公文包，點擊安裝程序Setup，根據向導安裝測試軟件及硬件。安裝完畢從新啟動電腦。進入測試。 儀器測試 應熟練使用本儀器，否則應對照使用方法操作。測試應在30分鐘預熱后進行。 確認導線連接后，短接%通道導線，將三個夾子夾在一起。打開儀器、電腦。從開始程序中選擇鋼筋銹蝕自動采集測檢測系統。打開電流調節界面。點擊開始并摁開單通道儀器上開關(開時，指示燈亮，關時則暗)，根據電腦顯示，調節%通道電流值約880μA。 退出電流調節，進入測試分析模式或測試模式。分析模式在測試過程中可看見電位時間變化圖，可同時測試六組試樣；試驗模式可同時測試9組試樣。每個模式可反復測試試樣。測試中途不能轉換模式。 斷開%通道電流，將研究電，連接紅線，參比輔助電，連接負，，參比電，連接藍線，點開電腦對應通道“開始采樣”采集初始電位，并接通相應通道電路，記時開始，測試至所需時間停止采集，保存，打印報告。 維護及，， 保險絲：電源輸入插座有一個保險管。如果供電不正確，開關指示燈不亮，則可能是保險有故障。為此關掉電源，把供電切斷。%換保險或與代理商、本公司聯系。 清潔與除塵：長期使用后，設備面板、旋紐、背板需要清潔，其他部件需要除塵。清潔時應把供電電源切斷。 成套說明 主機箱 主機 1臺 使用說明書 1個 電源線 1個 電腦連線 1個 光盤 1個 測試束線 9條 砂漿摸 1個 支桿 1個 夾子 1個 甘汞電， 1個 板 1個 鋼尺 1個 配件箱 砂漿摸、支桿、夾子、甘汞電，、板、 5個 硬化砂漿成型試摸 1個 1000ml燒杯 1個 φ7×100鋼筋 20根
|
