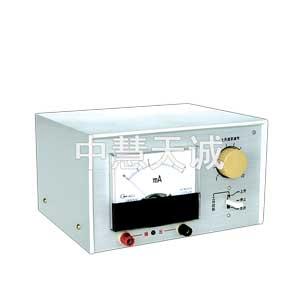

產品簡介: 痛閾測試儀是心理教學的常用實驗儀器，用于測定痛閾和耐痛閾，也可供作為教學和科研輔助儀器。 儀器使用工作電源為交流 220伏和電池供電兩種方法，兩種電源的切換是自動的。 規格參數： 輸出電壓：50V 輸出電流：≥45Ma(8KΩ負載) 供電電源：交流AC220V±22V 50Hz 直流6V 產品重量：1.7KG 外形尺寸：220×200×130mm 使用說明： 1.儀器使用電源為交流220V時，在被試腳底部鋪上一塊絕緣橡膠墊；也可用直流電池供電。 2.實驗前在測痛部位周?chē)繉?dǎo)電膏，并摩擦，使皮膚電阻阻值降低，增加電流在皮膚的滲透性。 3.取黑色無關電極(負極)，其插頭接入儀器輸出端的黑色插孔。按電極的大小裁剪一塊3-4層浸濕的紗布，將此紗布縛在被試的小腿上部，再將無關電極隔著紗布裹扎在小腿上，注意無關電極上的金屬片和紗布重合。 4.取紅色有效電極(正極)，取少量棉花塞滿電極上直徑為3毫米的孔，將其插頭接入儀器輸出端的紅色插孔。 5.將儀器上的上升速率調節旋鈕旋到中間位置(或根據以前使用儀器的經驗，選擇位置)，將工作控制扳鈕扳到關閉位置。 6.打開電源開關，儀器面板右上角指示燈亮(交流220伏時，亮紅燈；使用電池時，亮綠燈)電流表無指示。 7.主試將有效電極的塞有棉花一端放在被試的測痛部位上。 8.將工作控制扳鈕扳到停止位置，此時儀器輸出端的紅燈點亮，再將工作控制扳鈕扳到上升位置，此時儀器輸出端將有直流電流輸出，電流強度由弱到強，逐漸增加，電流表指示也由小變大。 9.當被試感到微痛時，主試記錄該時的電流毫安數，作為痛閾。 10.當被試報告“受不了”時，主試將工作控制扳鈕扳到停止位置，記錄該時的毫安數，作為耐痛閾。 11.主試將工作控制扳鈕扳到關閉位置，儀器輸出電流強度減小。
|
