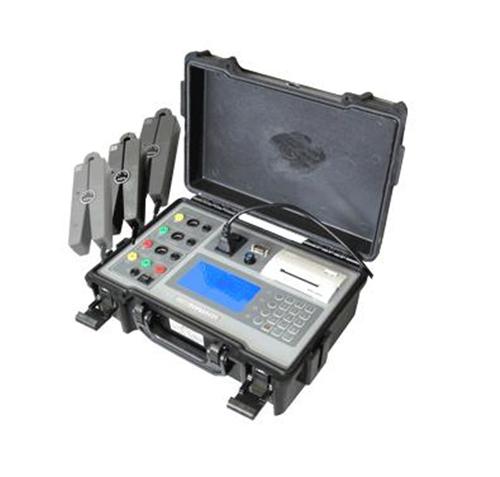

產品簡介 三相電能表校驗儀具有同步工頻電力參數測量功能,可現場不斷電、不拆線校驗有功、無功電能表,并自動判別電能表錯誤接線;配用5A至2000A多種規格的電流鉗后,可對電能計量柜的綜合誤差、電流互感器變比、電能質量(諧波)進行測量。 儀器具有電能表校驗、電參量測試和檢測電網中發生波形畸變、電壓波動與閃變和三相不平衡等功能。 產品特點: 1.儀器采用液晶顯示器,圖形化操作界面,可觸摸屏操作也可按鍵操作; 2.可顯示三相電壓、電流波形圖、電壓、電流相位矢量圖、諧波直方圖 3.可測量電壓、電流32次以下諧波含量、諧波幅值、直方圖顯示 4.自動判別電能表計錯誤接線,指出錯誤接線位置,顯示二次接線圖及功率表達式,并自動計算更正系數; 5.具有校驗單相電能表、三相電能表,標準電能表、機械式電能表等功能。 6.主可同時校驗同一線路的有功、無功電能表。 7.可顯示誤差曲線示意圖、區間式和滑差式需量測量 8.可在單相、三相等多種接線方式下測量交流電壓、電流、功率(有功功率、無功功率、視在功率); 9.具有測量交流電壓、電流、功率、電能、頻率、相位、功率因數,還可測量電壓電流的幅值不對稱度及相位的不對稱度、波形失真度、被檢表電能脈沖常數; 10.具有三種功率穩定度算法、電能累計、矢量計算器,現場計算電壓及電流矢量和及走字試驗及電壓、電流不平衡計算功能; 11.儀器配有USB、RS232、RS485接口,導出測量數據在計算機上對數據進行管理、存儲、打印檢測報告。 12.可選配500A以上電流鉗測量低壓電能計量裝置綜合誤差,及低壓CT變比、角差及極性; 13.可選配與平板掌機聯機同步傳輸數據,并校驗諧波、基波電能表。 14.可選配藍牙無線+APP軟件,進行數據采集、存儲、查看、分析。APP存儲數據包括電壓、電流、相位、功率、功率因數、向量圖、地理位置、照片等現場測試數據。 規格參數: 電壓范圍:30V~500V 分辨率:0.001V 準確度:0.1%(0.05%) 電流范圍:0.05~5A(10A) 分辨率:0.0001A 準確度:0.1%(0.05%) 鉗表測量:5A (過載5%-120%) 可選配50A、100A、500A、1000A電流鉗 準確度:0.5%(0.2%) 有功功率電能測量 直接電壓測量:30V~500V 電流0.05A~10A,準確度0.05% 或0.1% 鉗表電壓測量:30V~500V 電流5%~120%,準確度0.2% 或0.5% 無功功率電能測量 直接電壓測量:30V~500V,電流0.05A~10A,準確度0.2% 鉗表電壓測量:30V~500V,電流5%~120%,準確度0.5% 相位測量范圍:0°~359.99°,分辨率0.01°,準確度0.5° 頻率測量范圍:45Hz~65Hz,分辨率0.001Hz,準確度0.02Hz 功率因數范圍:-1.0~0~+1.0 電能脈沖輸出:5A(FH=18000000r/kwh,FL=18000r/kwh) 電能脈沖輸入:1~9999999r/kwh 工作溫度:-15℃~45℃ 相對濕度:≤85%RH 供電電源:AC 220V、DC 12V 外形尺寸:430*340*135mm 產品重量:5kg
|
