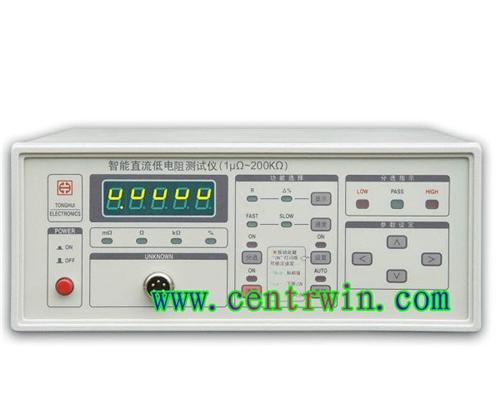

直流低電阻測試儀
型號：CTHD-TH2512A |
貨號：ZH4225 |
產品簡介:
是智能化、寬范圍、高精密的直流電阻測試儀器，適用于變壓器及電感線圈銅阻、繼電器接觸電阻、開關、接插件接觸電阻、導線電阻、元件焊點接觸電阻、印制板線條及焊孔電阻、金屬探傷等。應用于生產線，可使用HANDLER接口及GPIB接口（選件）輸出良品/不良品信號，以提高生產線自動化測試能力
性能特點
基本精度：0.05%
，的分辨率：10 μΩ
直讀值與百分比誤差顯示
HANDLER 接口
可選GPIB接口
顯示范圍：0.01 mΩ～199.9...
4位半LED顯示，穩定性好
上超、下超、合格分選及訊響功能
可選RS232C接口
|
|
CTHD-TH2512 |
CTHD-TH2512A |
CTHD-TH2512B |
|
基本準確度 |
0.05%+ 2 個字 |
0.1%+ 2 個字 |
|
量程方式 |
自動, 保持 |
|
觸發方式 |
內部, 手動, 外部 |
內部 |
|
測試速度 |
快速: 10, 慢速: 2.5 (次/秒) |
|
測試電流范圍 |
1μA－1A |
10μA－100mA |
100μA－1A |
|
測量顯示范圍 |
1μΩ－2M? |
10μΩ－200k? |
1μΩ－20k? |
|
量程范圍 |
20 mΩ－2 M? |
200 mΩ－200k? |
20 mΩ－20k? |
|
測試端 |
五端 |
|
比較器 |
HIGH/PASS/LOW 判別及蜂鳴器訊響 |
|
校準 |
短路清“0” |
|
接口 |
Handler |
------ |
|
選件 |
RS232C，GPIB |
------ |
|
|
|
量程 |
測量顯示范圍 |
分辨率 |
電流 |
開路電壓 |
|
20 m? |
1 μΩ－20 m? |
1 μ? |
1 A |
≤ 1 V |
|
200 m? |
10 μΩ－200 m? |
10 μ? |
100 mA |
|
2 ? |
100 μΩ－2 ? |
1 00μ? |
100 mA |
|
20 ? |
1 mΩ－20 ? |
1 m? |
10 mA |
|
200 ? |
10 mΩ－200 ? |
10 m? |
1 mA |
≤ 4 V |
|
2 k? |
100 mΩ－2 k? |
100 m? |
100μA |
|
20 k? |
1 Ω－20 k? |
1 ? |
100μA |
|
200 k? |
10 Ω－200 k? |
10 ? |
10 μA |
|
2 M? |
100 Ω－2 M? |
100 ? |
1 μA |
參數指標
|
工作溫度、濕度 |
0°C－40°C, ≤ 90%RH |
|
電源要求 |
電壓 |
198V－242V |
|
頻率 |
47.5Hz－63Hz |
|
功耗 |
≤ 30VA |
|
體積(W×H×D) |
270mm×110mm×330mm |
|
重量 |
約3.3kg |
|
|
|
