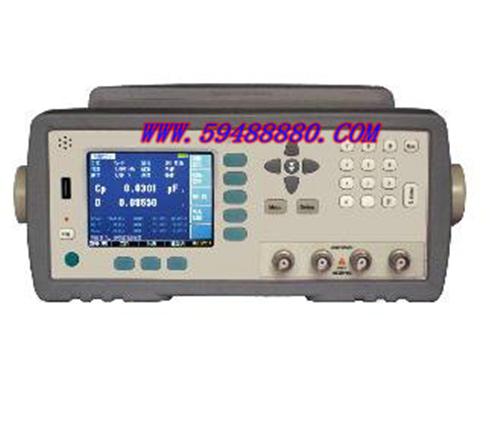

精密LCR測試儀/數字電橋
型號：VSN/AT-2818 |
貨號：ZH5345 |
參數規格:
測試主副參數：Cs-Rs,Cs-D,Cp-Rp,Cp-D,Lp-Rp,Lp-Q,Ls-Rs,Ls-Q,G-B,R-X,Z-θrad,Z-θdeg
測試監視參數:Z,D,Q,θr,θd,R,X,G,B,Y,Vac,Iac,Δ,Δ%
測試頻率：10Hz~300kHz (12萬點)
基本準確度：0.05%
測試電平：0.01V~2.00V 以10mV步進
測試速度：3次/秒，6次/秒,10次/秒，30次/秒
主參數6位，副參數6位顯示，監視參數6位顯示
L: 0.00001μH - 999999H
C: 0.00001pF - 999999μF
R,Z: 0.00001Ω - 99.9999MΩ?
D,Q: 0.00001 - 999999
θ(deg): -90.0000°- 90.0000°?
θ(rad): -3.14159 – 3.14159
Δ%: -999.999% - 999.999%
輸出阻抗：30Ω, 50Ω和100Ω
等效電路：串聯, 并聯
自動測試：量程自動，等效電路自動，參數自動。
性能特征:
真彩16M色，TFT-LCD顯示。
校正功能：開路和短路掃頻清零,三組用戶點頻校準。
多頻測試：支持10個頻率掃描測試
多電平測試：支持10個電平掃描測試
10組文件管理，可完，存儲儀器狀態,列表掃描設置和比較器設置。
增強型比較器（分選）功能：可編程的P1~P9 九檔分選，主參數HI,IN,LO顯示和輸出，NG,AUX,SREJ,IDX,EOM 等顯示及輸出。
，偏差（ABS）比較方式、相對偏差（PER）和順序（SEQ）比較方式。
可開關的附屬檔（AUX）分選。
可編程1～200次平均次數，提供穩定性。
自定義分選結果訊響。
內置RS232C接口和Handler接口。
1000V沖擊保護
|
|
|
