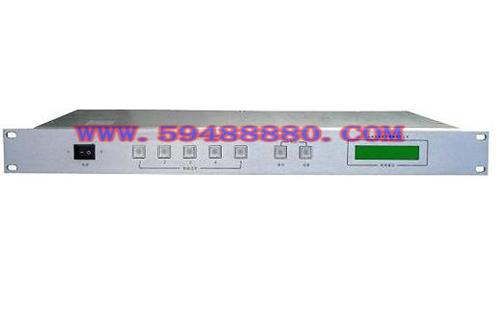

彩色測試卡發生器
型號：DEUY-5373 |
貨號：ZH5507 |
產品簡介:
彩色測試卡發生器是我公司，研制的產品，采用，數字，，行、場及彩色信號均跟外來輸入信號鎖相同步，且行相位、行位置和色彩相位均可用輕觸按鈕調節。采用高，的數字編碼器合成輸出，是%，電視臺替換傳統內同步測試卡和電視機生產線中央信號源圖案發生器的%產品。
2 ，指標
2.1 制式：PAL制或NTSC制
采用飛利浦公司廣播，數字編碼器，數字信號的格式為YUV4：2：2,工作頻率26.8MHz，內部帶鎖相功能，可以穩定鎖定于%外視頻信號并輸出兩路，電視廣播標準的復合視頻信號。
2.2 測試圖案：標準彩色電視廣播測試圖（飛利浦標準）
該測試圖包括黑白矩形護邊框，護邊框內是灰底白方格線和六種色差信號；圖形的正中央是大圓，圓內信號包括臺（廠）標、彩條、黑白方格、灰度、清晰度線、中心十字、黑針以及年,月,日,時、 分,秒顯示。臺標制作等編寫需另收費。除飛利浦標準測試圖，還有標準彩條，藍場，同時也有二種可按用戶要求制作二幅靜止圖，用戶也可以通過計算機232接口自己改寫圖案。
2.3 視頻輸出：（二路）
，性：正，性
幅度：1Vp-p（75Ω）
2.4 同步信號（PAL制）：水平同步：15,625Hz；垂直同步：50Hz
2.5 色度信號：副載波頻率：4.433619MHz，矢量誤差：小于3°
2.6 工作電源：220V±10%,50Hz±4%消耗功率：≤10W
2.7 工作溫度：10℃～35℃，相對濕度：＜80%
2.8 機箱尺寸：L×B×H（mm）=480×210×44(標準19寸1U機箱)
2.9 重 量：≤3kg
2.10 電源保險絲：BX型0.5A
2.11后面板操作功能見下圖
①二個視頻輸出口，BNC座。
②電源輸入座及保險絲盒：請注意電源電壓應，在220V±10%范圍內。%換保險絲時%要拔出電源插頭。
③行位置按鍵：可以小范圍調節圖案的左右位置。
④行相位按鍵：可以調節輸出圖案的行相位。
⑤色相位按鍵：可以調節彩色相位，從0～360度，范圍調整。
⑥數據寫入接口：RS-232接口，通過該口和PC連接能制作768×576的TGA格式的圖案。
⑦同步輸入座：外同步輸入口，在視頻要求外同步狀態時，從該口輸入外同步信號，內同步工作狀態時不需要外接同步信號，出廠時一般初態為內同步狀態。
⑧校時信號輸入座：當選擇飛利浦標準測試圖輸出時，要疊加年，月，日，時，分，秒顯示，要和CCTV標準時校對時，可以從該口輸入CCTV標準時信號。
⑨SDI輸出（選購件。）
|
|
|
