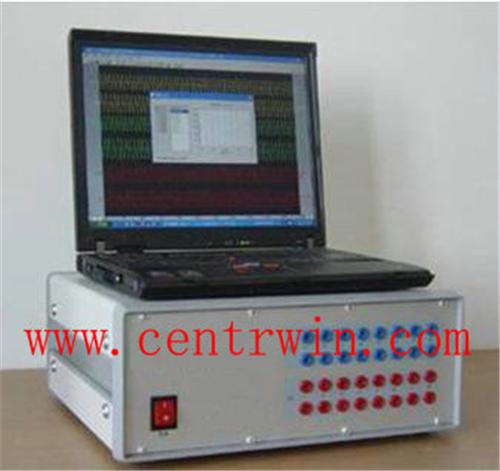

一、產品簡介
在%種場合替代光線示波器，適用于發電廠、變電站、實驗室的調試、檢修試驗的動態錄波及靜態數據的記錄。
適合做發電機的開路及短路試驗、CT伏安特性試驗、勵磁系統動態試驗、假同期試驗、開關動作時間試驗、高壓試驗、繼電保護試驗、繼電器校核試驗、電動機啟動試驗等。
二、特點
集數據采集、記錄、計算、分析處理及圖形、表格的打印輸出于一體。
體積小、重量輕、操作簡便、功能完善。
手工啟動、開關量啟動、預錄電氣量觸發及預錄開關量觸發四種錄波啟動方式。
WINDOWS95(98)、XP環境運行，中文界面，方便易學。
計算分析功能齊，：可計算超調量、調節時間、時間常數、序分量、峰值等。
針對發電機開、短路試驗特設單組記錄、制表、繪制關系曲線功能。
波形編輯靈活、方便。
詳盡的中文備注使輸出的圖形%加清晰易讀。
可作為多通道數字表計使用。
三、，指標
16路模擬量輸入：測量精度均優于0.5%。
3相PT電壓：測量范圍0~135V，可接成丫型或△型。
3相CT電流：測量范圍0～lA～5A～25A～50A四檔。
4路高壓隔離交直流通道：測量范圍0～75mV～20V～100V～500V～2000V五檔
6路變送器信號：測量范圍-10V～10V；
8路開關量輸入(錄取%種繼電器的動作順序及時間)，
時間誤差小于1毫秒。
4路可編程輸出開關量(時間繼電器)。
系統頻率、功角(相位角)，測量誤差小于1度。
高速度：多通道速率可達25.6Ksps。
大容量：，共享512KB(2MB)高速緩沖區。
|
