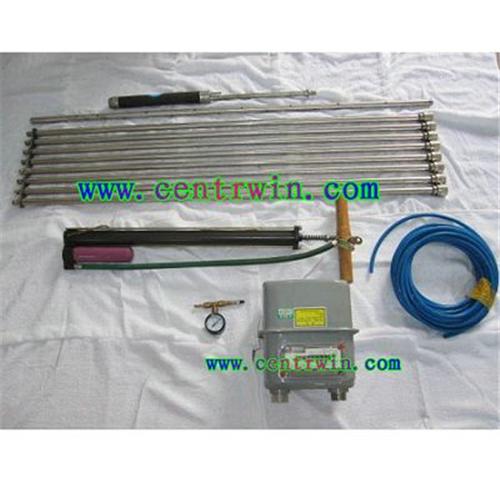

產品簡介： 瓦斯q值測定儀具有結構緊湊，輕便，操作簡單，使用方便，性能穩定，測試迅速準確，讀數直觀，等優點。為煤層采掘工作面突出危險性預測工作提供了一種便攜快速測試儀器，可供煤礦%突部門，煤炭科研單位等使用，也可用于煤層抽放鉆孔瓦斯涌出量等參數的測定工作。 性能特征： 1.瓦斯q值測定儀具有結構緊湊，輕便，操作簡單，使用方便，性能穩定，測試迅速準確，讀數直觀，等優點，適合煤礦現場操作使用，在突出礦井有推廣應用價值。 2.瓦斯q值測定儀主要用于煤礦采掘工作面直接測定煤煤層鉆孔瓦斯涌出初速度，預測煤層工作面的瓦斯突出危險性。瓦斯q值測定儀，為煤層采掘工作面突出危險性預測工作提供了一種便攜快速測試儀器。可供煤礦%災部門，煤炭科研單位等使用，也可用于煤層抽放鉆孔瓦斯涌出量等參數的測定工作。能在有甲烷爆炸氣體的危險場所使用。 3.瓦斯q值測定儀由煤塵過濾器、外殼、面板和肩帶組成。在面板上裝有流量顯示器、進氣管咀和換擋流量計，借助于軟管和快速密封接頭將它們連接。瓦斯由進氣管咀經過軟管進入到流量顯示器和換檔流量計中，由于換檔流量計的節流作用，密封室內瓦斯壓力升高，推動流量顯示器指針擺動，從而測定煤層鉆孔瓦斯涌出初速度。 4.瓦斯q值測定儀是一種節流式差壓流量計，按流量計原理工作。鉆孔在煤層中形成后，由于鉆孔周圍破碎區和塑性區的形成，煤層透氣性提高，瓦斯向鉆孔中涌出。在鉆孔密封后的初始時刻，密封室內的自由甲烷壓力與煤層中甲烷壓力相比較小，但由于甲烷壓力梯度的存在，瓦斯向密封室流動，結果在密封室內甲烷壓力升高，與外部形成壓差，通過儀器對甲烷涌出量進行測試。 ，參數： 測量范圍: 0.5～30L/min 精度等，: 環境溫度20±10℃時, 10%~90%時為±2.5%,10%以下和90%以上為±4% 重 量：0.97kg 外形尺寸：155×100×125mm 環境條件：-25～55℃,相對濕度≤85% 使用說明書 1.用途 該儀器用于測量煤礦井下工作面瓦斯涌出除速度的大小，確定工作面突出的危險性，為治理瓦斯提供原始數據。 2.特點 該儀器集封孔、排氣、計量三種功能為一體，集氣管和封孔器間用快速接頭連接，可根據實際需要調整封孔段和集氣管長度；設計結構簡單合理，密封性好，讀數直觀；體積小，重量輕，使用方便，不用電源。 3.執行標準編號 執行標準：Q/PMT012-2004 4.主要，數據 鉆孔深度≤10m 鉆孔直徑42—50mm 集氣管長0.5m 集氣管直徑15mm 排氣管直徑15mm 封孔膠囊長275mm 充氣管直徑6mm 充氣壓力0.2MPa 流量表精度2.5， 壓力表精度2.5， 5.結構及工作原理 主要由排氣管道、封孔器和流量計三部分組成。排氣管道包括：集氣管、集氣管接頭和排氣管。封孔器包括：封孔膠囊、壓環、固定螺帽、充氣管、三通、壓力表、氣門芯和打氣筒。流量計：選用2.5，民用煤氣表。 工作原理：將封孔器在膠囊未充氣狀態下，連同集氣管送入瓦斯鉆孔預定位置，用打氣筒向膠囊內充氣，使壓力表壓力達到0.2MPa。膠囊膨脹后與鉆孔壁密切接觸（即封孔）。鉆孔內涌出的瓦斯即通過集氣管，進入排氣管，經流量計顯示瓦斯涌出速度（L/min）。 6.操作方法 使用之前應先在工作臺上檢查封孔器、%部件是否漏氣。 檢查壓力表、流量計、打氣筒是否完好靈敏，其它備件、工具是否齊，，集氣管、排氣管應暢通無堵塞。 檢查無誤后，將集氣管、封孔器和排氣管連接在一起送入鉆孔預定位置。 裝好流量計、壓力表，用打氣筒充氣（0.2MPa）封孔后按“%突細則”規定的方法步驟進行測試，同時做好測試記錄。 7.注意事項 該儀器流量計應避免碰撞、雨淋，%止接觸油脂、酸堿燈腐蝕性物質。在保管和運輸過程中應注意%潮、%雨淋。收到貨后應立即檢查產品%種數據與合同要求是否相符，%種零件是否短缺，若屬，問題應及時與廠方聯系，如長期保管應定期檢查封孔膠囊等配件。 8.警示 測定結束后，應先打開封孔膠囊閥門，使封孔膠囊卸壓，嚴禁操作者正對鉆孔 9.隨產品文件/證書編號 產品檢驗合格證 產品使用說明書 MA標志 執行標準：Q/PMT012—2004
|
