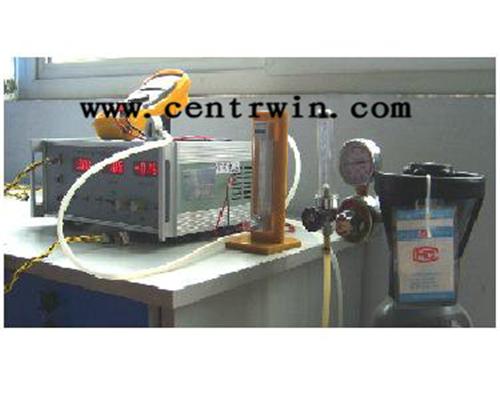

催化元件手動測試儀
型號：XEDWS-03 |
貨號：ZH7010 |
產品簡介:
催化元件手動測試儀是我們公司根據多年氣敏元件的%生產，針對催化氣敏元件的工作特性研制開發的一種便于操作的手動測試儀。功能主要有加熱、測量電壓顯示、氣敏元件工作電流顯示、零點/反應值顯示，此測試儀器顯示醒目，性能穩定，適用于小批量氣敏元件性能測試及大專院校試驗使用。
注：加熱電壓是指氣敏元件測試前的老化電壓，使氣敏元件測試時性能穩定；測量電壓是指氣敏元件測試時的工作電壓。加熱電壓應和測試電壓大小一致（例如是2.5V 都是2.5V）。
主要，參數：
電 源：AC 220±10%，50Hz
加熱電壓：Vh 1.5~9V 連續可調
測量電壓：Vc 1.5~9V 連續可調
測試通道數：3路
備注：此測試儀至少每年要對顯示表頭進行校準，。
使用方法：
1.，先分別把測試線插到測試線插接口并鎖緊。
2.插上AC220V 電源線，再打開電源開關。
3.根據所測試催化氣敏元件的工作電壓，分別調節加熱電壓電位和測量電壓。

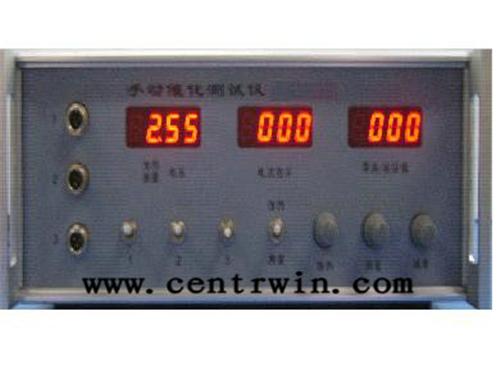

4.零點校準：用其中一組測試線進行校準，并把它所對應的測試開關扳下，把零點調節器測試線插在測試臺上。觀察第三塊表頭（即13 零點/反應值表頭）的顯示，若不為零，調節10，調零電位器，使之為零。零點調節好后，才可進行測試。
5.分別把三個傳感器插到三組測試線上，每組測試線由四根線組成，分別是紅色為正，，黑色為負，，兩條黃色線內部是連通的，是信號線。
6.，只可扳下一個測試開關，對一個元件進行測試。
7.此測試臺即可測試元件在空氣中的V0 值，又可測試元件和氣體反應后的反應值。
|
|
|
