電接點液位指示報警儀/水位報警控制器
型號：WJFXMZ-2 |
貨號：ZH7031 |
一.產品簡介:
1.本儀表由電接點測量筒、變送單元、顯示報警單元三部分組成。無論結點數量多少，變送單元與顯示報警單元之間僅需一根四芯電纜，比其它電接點儀表可節省大量電纜費用。
2.變送單元有就地液位顯示，克服了電接筒不能顯示液位的缺陷。
3.一臺變送單元可利用二根信號線掛接多個顯示報警單元，供其它地方同時顯示報警液位。
4.儀表有上上限、上限、下限、下下限四個報警顯示和報警結點輸出，報警值可隨意設置。
5.電，工作電壓為交流工頻，避免電，，化。
6.19點電接點測量筒用500mmx200mm配高，高高，低，低低硬接線報警，配蓄電池。
二.主要，參數：
測量范圍：，多19點；

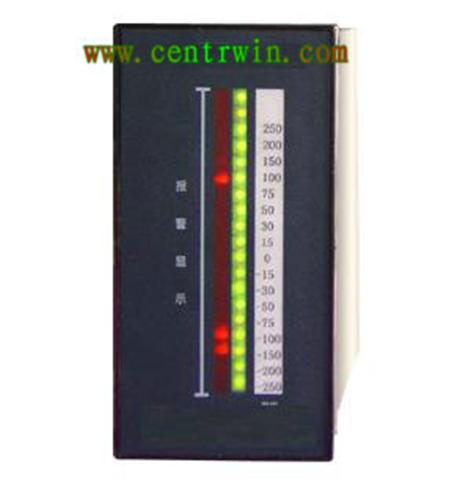

顯示方式：有雙色和單色顯示供用戶選用，均利用LED發光器件
雙色顯示：液位以下綠色，液位以上紅色
單色顯示：液位以下綠色（也可按用戶選色），液位以上無色
環境條件：（1）環境溫度0～50℃
（2）相對濕度≤85%
報警方式：工況處于正常液位時，報警信號燈常亮，欠水或超過正常液位時報警信號燈閃爍
報警接點：每個報警點都有常開（常閉）繼電器接點輸出250V 3A
供 電：～220V±10% 50Hz
消耗功率≤10VA
外形尺寸：電接點筒體尺寸（參照后面章節）

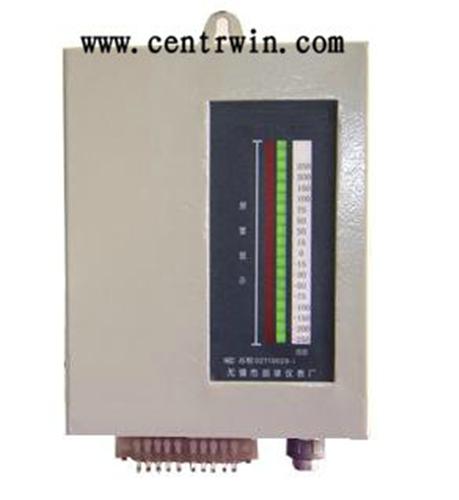

變送單元170×220×60mm ,就地掛裝
顯示報警單元：80×160×200mm
開孔76+1×152+1mm 盤面安裝（橫式、豎式兩種）
三.儀表結構：
整個儀表由兩部分組成，即安裝在現場的變送單元和安裝在主控室的顯示部分。
|
|
|
