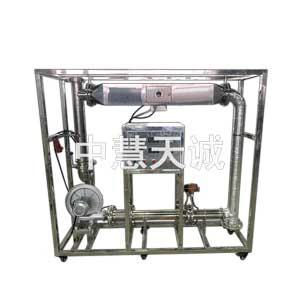

實驗目的: 1.了解實驗室干燥設備的構造與工作原理。 2.學習物料含水量的測定方法。以及對物料臨界含水量Xc的概念及其影響因素的理解。 3.學習恒速干燥階段物料與空氣之間對流傳熱系數的測定方法。 4.學習用誤差分析方法對實驗結果進行誤差估算。 5.掌握恒定干燥條件下物料的干燥曲線（X-τ）和干燥速率曲線（U-X）的測定方法。 規格參數： 空氣流量：40-100m3/h 干球溫度：70℃、常壓操作 實驗物料含水量 X：0.2-2.0 干燥面積：0.02-0.03m2 干燥速率：0.5-25000kg/s?m2 物料臨界含水量約：0.8 外形尺寸：2000*580*1700mm 配置參數： 實驗物料：毛氈 入口連接洞道式出口蝶閥，熱風可利用。 冷風段：不銹鋼材質，φ102mm。 預熱段：2組翅片加熱管，不銹鋼法蘭，長1.2m，外部做保溫。 洞道室：L＝1200mm，透視窗，小拉門。室內與預熱段間多層不銹鋼均布器，干球、濕球溫度測點，載物盤下連稱重傳感器（精度0.05%），保溫層厚20mm，石棉材料。 熱風段：3組蝶閥風量調節，回接風機入口。 加熱器：不銹鋼，加熱功率3KW。 孔板流量計：介質空氣、工作溫度40℃、流量780m3/h、壓力20kpa、DN100，不銹鋼管道、不銹鋼節流閥、配壓差變送器、三閥組、截止閥。 壓差傳感器：0-20.00Kpa。 重量傳感器：0-500g、帶面板式儀表顯示配套儀表。 溫度數字顯示儀、壓差數字顯示儀、溫度數字控制顯示儀（帶手動功能）。 溫度傳感器：分度號PT100、測量范圍-200~420℃、分辨率：0.1℃。 中壓風機：電壓380V、功率0.37KW、頻率50hz、轉速2800r/min、風量≥13m3/min、風壓≥1.95Kpa、出風口φ76mm 變頻器：三相交流340V-460V、適用電機功率0.75kw 照明燈：LED燈，電壓AC220V 接觸器、開關、漏電保護空氣開關 管路、管件、快接件及閥門采用304不銹鋼材質，304不銹鋼儀表柜，測控、電器設備在實驗臺架上 304不銹鋼框架實驗臺 空氣來自風機，經加熱器加熱進入流化干燥器（自帶氣源） 電壓AC380V，功率≤4.5KW，三相五線制。每個實驗室需配置1-2個接地點。
|
