產品簡介:

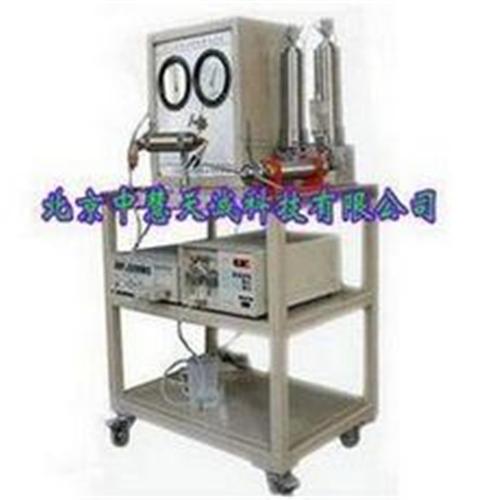

用高壓電阻率巖心夾持器及電阻率測量儀測定巖心在不同含水飽和度下的電阻率值，繪繪制飽和度與電阻率指數關系曲產品介紹：巖石電阻率儀是用高壓電阻率巖心夾持器及電阻率測量儀測定巖心在不同含水飽和度下的電阻率值，繪繪制飽和度與電阻率指數關系曲線。 巖心含水飽和度，電阻率指數由計算機自動采集計算。 組成部分： 1.氣體調壓系統： 由高壓壓力調節器和低壓壓力調節器組成，可根據巖心參透率大小的不同調節不同的流壓，流壓大小由壓力變送器測量并顯示。 2.高溫高壓電阻率夾持器： 用于夾持被測巖心樣品。 3.電阻率測量儀： 用于測量巖心不同含水飽和度下的電阻率值。 4.圍壓系統： 用于給巖心夾持器施加圍壓，密封巖心樣品。 5.含水飽和度測量系統： 測量不同驅替壓力后巖心樣品的含水飽和度值。 6.數據采集處理系統： 由數據采集板，數據采集處理軟件、計算機、打印機組成，自動采集天平，電阻率等參數并計算含水飽和度值、電阻率指數，繪制含水飽和度與電阻率指數關系曲線。 規格參數 高壓壓力調節器： 入口壓力20Mpa，出口壓力0~16Mpa 低壓壓力調節器： 入口壓力1.2Mpa，出口壓力0~0.8Mpa 入口壓力變送器：量程20Mpa，精度0.25%F.S 入口壓力顯示表：顯示精度0.01Mpa 電阻率測量儀范圍：0.00001Ω~99999KΩ，自動控制，測量 環壓泵工作壓力：50Mpa 高壓電阻率巖心夾持器：ф25×25~80㎜ 工作壓力：32Mpa 工作溫度：150℃ 電子天平量程：220g，精度0.001g 溫度控制系統：控溫范圍：室溫~150℃，控溫精度：±1℃ 數據采集處理軟件：自動采集天平，電阻率、計算巖心含水飽和度、電阻率指數值，繪制飽和度電阻率指數曲線。 閥門管件管線：ф3×0.75，耐壓50Ma 平流泵：0.01~10mL， 40MPa
|
