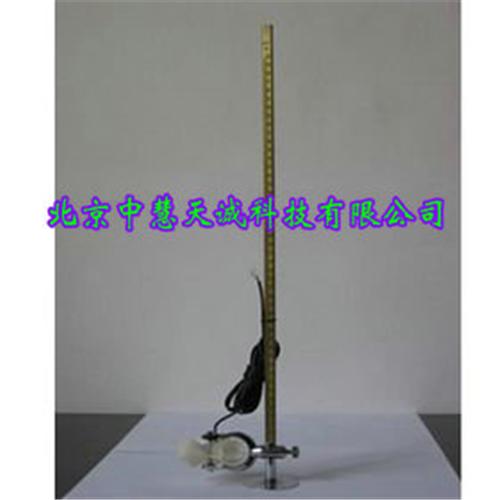

產品簡介: 旋杯式流速儀是垂直軸式轉子流速儀器，用于測量某一過水斷面中預定測點的時段平均流速。 便攜式流速測定儀是按照GB/T11826-2002《轉子式流速儀》的要求，用于淺水、低流速（如小型灌渠）的測量，也可用于徑流實驗、水工實驗等。 規格參數： 旋杯回轉直徑：Φ80mm 旋杯水力螺距b：50mm（理論值） 起轉速度v0：0.008m/s 臨界速度vk：約0.13m/s（以實際檢定值為準。一般vk小于上述值） 測速范圍：0.01m/s～0.5m/s 輸出信號：磁激式霍爾器件開關信號 信號數/轉子轉數：1/1（每1轉1個信號） 開關接點容量：DC U≤24V I≤120mA 接點工作次數：1×10^7 線相對均方差m：|m|≤1.5% （用于v≥vk時） 相對誤差δ：|δ|≤5%（用于v＜vk時） 工作水溫：0℃~40℃ 工作水深：0.05m~0.5m 懸移質含沙量：≤0.1kg/m3 環境溫度：-25℃~55℃ 相對濕度：≤90% 工作原理： 1.旋杯式流速儀是由旋杯部件（轉子部件）、軛架、支承部件、霍爾器件等組成。 2.旋杯用于被動感受水流，在水流驅動作用力下，繞垂直支承軸旋轉。其回轉直徑為Φ80mm，理論水力螺距為50mm。 3.軛架作為轉子的支撐框架，并用于流速儀工作時的安裝和固定，其安裝孔徑為Φ12mm。 4.支承部件安裝于軛架上，對轉子提供支承作用力。 5.霍爾器件用于接受來自轉子系統的磁激勵，對外提供流速儀信號。 6.流速儀工作時，旋杯受水流驅動產生回轉。安裝在旋杯部件上端的磁鋼與其同步旋轉，激勵霍爾器件產生輸出信號。
|
