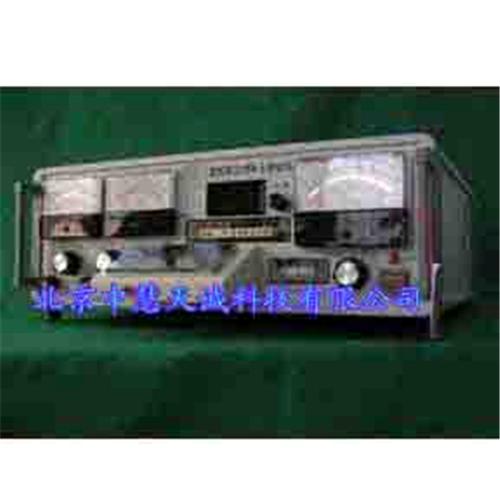

低頻大功率fT測試儀
型號：NIQJ-30 |
貨號：ZH9816 |
產品簡介:
儀器是測量NPN，PNP型大功率晶體管特征頻率fT ，設備，測量頻率為0.3MHz、1MHz、3MHz、10MHz四個點頻，測量范圍為0.3MHz-100MHz并能在上述點頻測量器件之高頻正向共發射，電流增益hfe。本儀器由主機和三個測試盒組成，可測F1、F2、F3、F4、G3、G4六種管殼的低頻大功率管，外接偏置高壓電流源之偏置范圍為0-50V，0-5A。
性能指標
測量頻率：0.3MHz、1MHz、3MHz、10MHz誤差：≤±1×10-4、穩定度：≤±5×10-4小時
測試接收機中心頻率：0.3MHz、1MHz、3MHz、10MHz誤差：≤±1×10-4，靈敏度：≤150μV
高頻衰減器衰減量及工作誤差：
，檔 hfe：3 9.54db±0.5db
第二檔 hfe：10 20db±0.1db
第三檔 hfe：30 29.54db±0.2db
測試回路恒流阻抗：≥2KΩ
fT測量范圍：額定范圍 有效范圍
fM=0.3MHz 0.3MHz-3MHz 0.6MHz-2.4MHz
fM=1.0MHz 1.0MHz-10MHz 2MHz-8MHz
fM=3MHz 3.0MHz-30MHz 6MHz-24MHz
fM=10MHz 10MHz-100MHz 20MHz-80MHz
高頻正向共發射，短路電流放大系數模︱hfe︱測量范圍：2-30
特征頻率fT測量誤差：≤±10%
高頻正向共發射，短路電流放大系數模︱hfe︱測量誤差：≤±10%
外接偏置電壓、電流范圍和精度要求：
電壓范圍：0-50V
電壓精度：≤±2.5%
電流范圍：0-5A
電流精度：≤±2.5%
校準穩定誤差≤±2×10-2小時
適應管型：F1、F2、F3、F4、G3、G4
|
|
|
