三維亥姆霍茲線圈磁場實驗儀
型號：YQDH4501S |
貨號：ZH5420 |
產品簡介

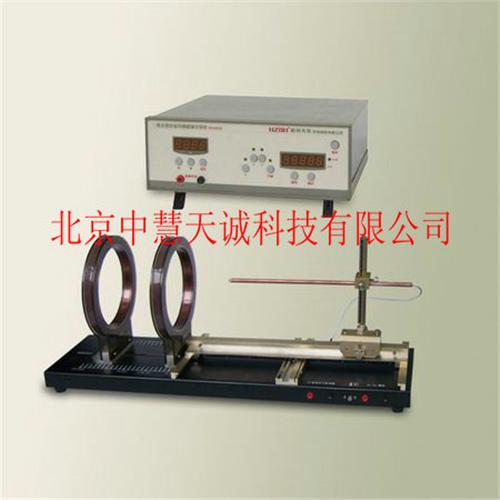

儀器由信號源和測試架兩大部分組成。采用特制的三維霍爾傳感器探頭，可對亥姆霍茲線圈空間任意一點磁場的三維分量進行測量和研究。
可開設的實驗
1、測量單個通電圓線圈周圍%個方向（X,Y,Z方向）上的磁感應強度；
2、測量亥姆霍茲線圈軸線上%點的磁感應強度；比較和驗證磁場疊加的原理；
3、測量兩個通電圓線圈不同間距時的線圈軸線上%點的磁感應強度；
4、測量亥姆霍茲線圈X方向上B的分布；
5、測量亥姆霍茲線圈Y方向上B的分布；
6、測量亥姆霍茲線圈Ｚ方向上B的分布；
7、測量亥姆霍茲線圈周圍三維磁場矢量合成分布；
8、測量通電線圈任意位置的B值。
主要，參數
1、勵磁電流輸出：0～1.000A，3位半電流表顯示，調節步進1mA，穩定精度±1mA，具有過流保護功能。
注：在本實驗中只要求輸出0～0.500A；
2、磁場測量范圍：0～19.999mT；，分辨力0.001mT；可以分別測量通電線圈X，Y，Z軸向磁場分布強度及其三維磁場矢量合成。傳統的亥姆霍茲線圈磁場實驗儀都只能測量X軸向上的磁場分布；
3、帶有自動清零和鎖定功能；
4、亥姆霍茲線圈：
線圈等效半徑：100mm，二線圈中心間距：50～200mm連續可調；
線圈匝數：500匝（單個），線圈電阻：約15Ω；
5、霍爾傳感器：
采用3個霍爾傳感器正交排列分布，用于測量空間不同方向的磁場分布強度；
6、測量探頭的移動范圍：
X軸（水平）方向±20cm，Y軸（縱向）方向±7cm，Z軸（垂直）方向±7cm。
|
|
|
