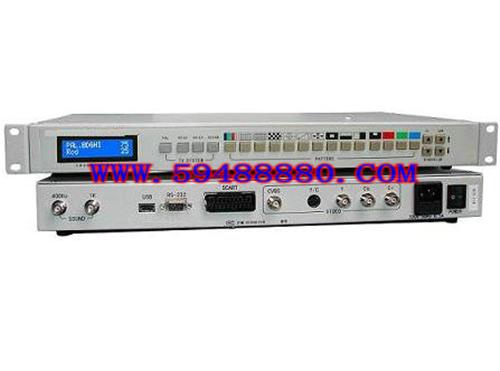

多制式視頻信號發生器
型號：DEUY-8601A |
貨號：ZH5504 |
產品簡介:
多制式視頻信號發生器采用數模變換，產生精密的模擬電視測試信號，它提供PAL，NTSC M，NTSC-4.43 SECAM四種彩電制式的14幅測試圖像。以CVBS，Y/C，Y Cb Cr以及SCART（選購件）方式輸出，音頻輸出： 400 Hz 、1 kHz，正弦波。
用于測試和調整，視頻產品，如電視機和錄像機。它具有USB（選購件）和RS-232接口，可進行控制和下載用戶所需圖案（選購件）。儀器采用表面貼裝和多層涂金印板的，，。
一.制式支持共四種(出廠時廠方設置的制式)
|
制式 |
行數 |
行頻（Hz） |
場頻（Hz） |
載波（Hz） |
|
PAL |
PAL-B，D，G，H，I |
625 |
15625 |
50 |
4433618.75 |
|
NTSC |
NTSC-M |
525 |
15734.24 |
60/59.94 |
3579545 |
|
NTSC-4.43 |
525 |
15734.264 |
60/59.94 |
4433618.75 |
|
SECAM |
|
625 |
15625 |
50 |
4406250(4250000) | 二.儀器外形尺寸：426mm×44mm×260mm 重量：3kg
|
|
|
