產品簡介:

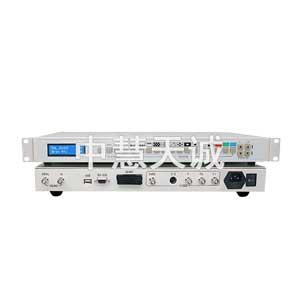

多制式視頻信號發生器采用數模變換，產生模擬電視測試信號，提供PAL、NTSC、SECAM九種彩電制式的70幅測試圖像，發生WSS（寬頻信號）（選配）。以CVBS、Y/C、Y Cb Cr以及SCART方式輸出，音頻輸出為400Hz、1kHz，正弦波。用于測試和調整視頻產品，如電視機和錄像機。 該信號源具有USB和RS-232接口，可進行控制和下載所需圖案（選配）。 規格參數： 制式支持（共9種）：
|
制式 |
行數 |
行頻（Hz） |
場頻（Hz） |
副載波（Hz） |
|
PAL |
PAL-B，D，G，H，I |
625 |
15625 |
50 |
4433618.75 |
|
PAL-60 |
525 |
15734.264 |
60/59.94 |
4433618.75 |
|
PAL-M |
525 |
15734.264 |
60/59.94 |
3575611.49 |
|
PAL-N |
625 |
15625 |
50 |
3582056.25 |
|
PAL-Nc |
625 |
15625 |
50 |
3582056.25 |
|
NTSC |
NTSC-M |
525 |
15734.26 |
60/59.94 |
3579545 |
|
NTSC-J |
525 |
15734.26 |
60/59.94 |
3579545 |
|
NTSC-443 |
525 |
15734.264 |
60/59.94 |
4433618.75 |
|
SECAM |
|
625 |
15625 |
50 |
4406250(4250000) | 426mm×44mm×260mm
重量：3kg
|
